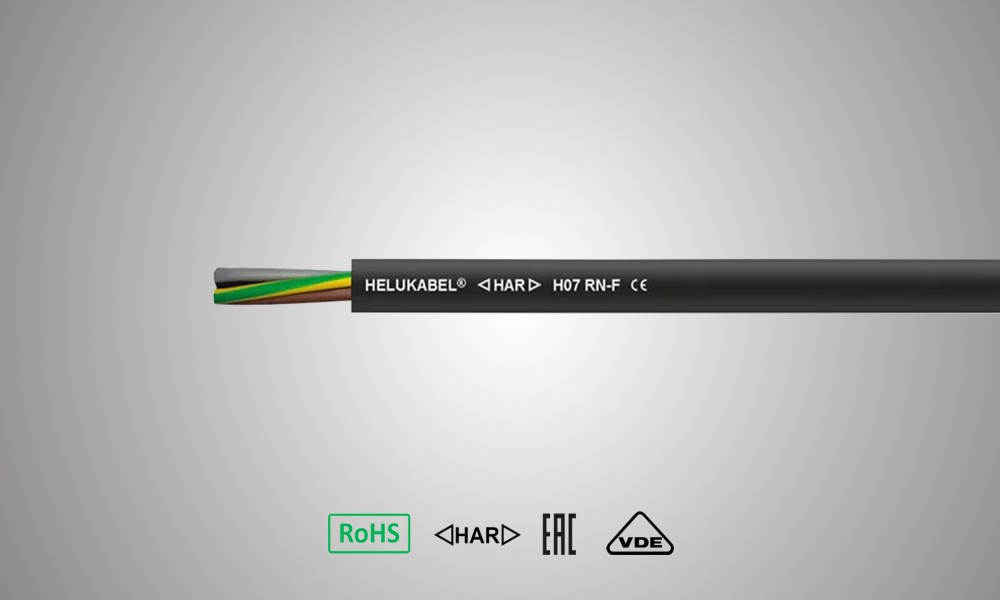

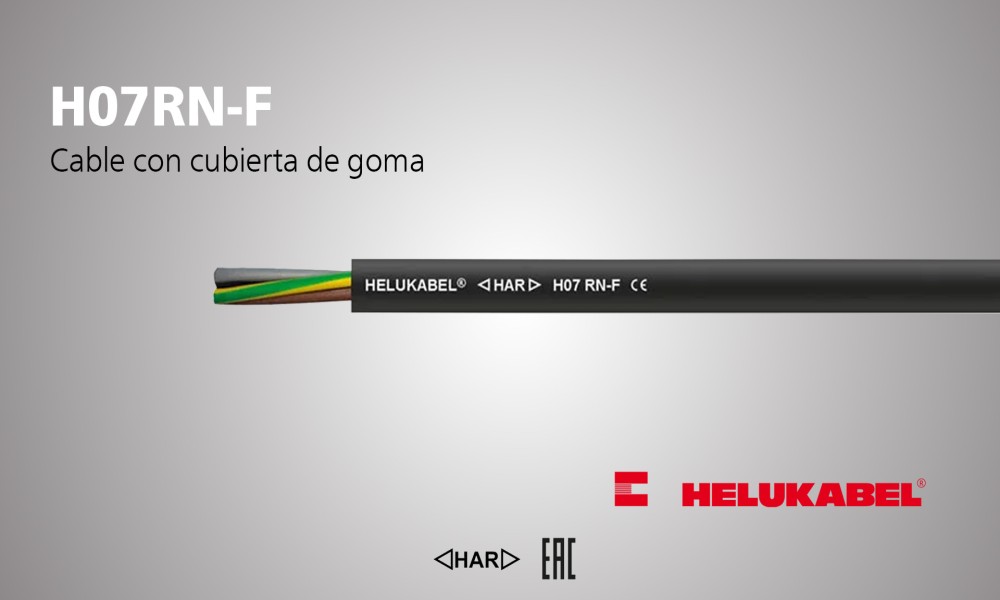

Cables de goma H07RN-F
Los cables flexibles con cubierta de goma de alta resistencia H07RN-F son adecuados para su uso en condiciones de esfuerzo mecánico medio en áreas secas, húmedas y mojadas, así como al aire libre y en instalaciones agrícolas.
Se trata de un tipo de cable apto para equipos en operaciones comerciales, como placas calefactoras, lámparas de mano, herramientas eléctricas como taladros o sierras circulares. También es adecuado para instalaciones fijas sobre revoque y en construcciones temporales.
Cuando se instala en tubos o sistemas cerrados similares, se permite su uso con tensiones de hasta 1000 V en corriente alterna o hasta 750 V en corriente continua contra tierra.
DATOS TECNICOS
Descripción general
Cable de conexión de goma, H07RN-F según DIN VDE 0285-525-2-21 / DIN EN 50525-2-21; 07RN-F conforme a DIN VDE 0285-525-2-21 / DIN EN 50525-2-21.
Rango de temperatura:
- Instalación flexible: -25°C to +60°C
- Instalación fija: -30°C to +60°C
Temperatura de funcionamiento permisible del conductor: +60°C
Tensión nominal: AC U0/U 450/750 V
Tensión máxima de funcionamiento permitida:
- Corriente alterna (CA) conductor/tierra: 476 V
- Corriente alterna (CA) trifásica conductor/conductor: 825 V
- Corriente continua (CC) conductor/tierra: 619 V
- Corriente continua (CC) conductor/conductor: 1238 V
Tensión de prueba entre conductores: 2500 V
Esfuerzo de tracción:
Durante la instalación y operación, 15 N/mm²
Radio mínimo de curvatura:
- Instalación fija: 4x el diámetro exterior
- Flexible, guiado mediante rodillos: 7.5x el diámetro exterior
- Fexible, enrollado en bobina: 5x el diámetro exterior
CERTIFICACIONES Y APROBACIONES
- H07RN-F: HAR
- EAC
FICHA TECNICA
Si desea puede descargar la ficha técnica AQUI
ESTRUCTURA DEL CABLE
- Alambre de cobre desnudo, finamente trenzado según DIN VDE 0295 Clase 5 / IEC 60228 Clase 5
- Aislamiento de los conductores: goma según DIN VDE 0207-363-1 / DIN EN 50363-1 (compuesto tipo EI4)
- Identificación de los conductores según DIN VDE 0293-308:
- 1 conductor: negro
- 2 a 5 conductores: codificados por colores
- 7 a 37 conductores: conductores negros con numeración consecutiva en dígitos blancos
- Conductor de protección: a partir de 3 conductores
- G = con conductor de protección verde-amarillo, en la capa exterior
- x = sin conductor de protección
- Conductores trenzados en capas con pasos de trenzado óptimos
- Cubierta exterior: goma según DIN VDE 0207-363-2-1 / DIN EN 50363-2-1 (compuesto tipo EM2)
- Color de la cubierta: negro
PROPIEDADES
- Resistente a aceites y efectos del clima
- Apto para uso en exteriores
TESTS
- Retardante de llama según DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
- Resistente al aceite según DIN VDE 0473-811-404 / DIN EN 60811-404 / IEC 60811-404
NOTA:
El conductor está construido en medidas métricas (mm²), los números AWG son aproximados y solo se proporcionan como referencia.
